[OCI] OCI와 Azure 간 VPN 통신

OCI와 Azure 간 IPsec VPN 연결을 위한 방법 설명입니다.(static 연결)

1. 개요

  • OCI와 Azure 가 사용하는 private IP 대역이 달라야 합니다(예: OCI(10.5.0.0/16), Azure(10.0.0.0/16))
  • IPsec 연결을 위해 Azure VPN(virtual network gateway) 장비 생성 후 OCI에서 VPN 연결 생성, 그 다음 Azure에서 OCI의 VPN tunne에 대응하는 local network gateway 생성 후 route table로 연결하는 순서로 작업 하시면 됩니다. 그 밖에 방화벽 설정도 필요합니다.

2. 작업 순서

  • OCI와 Azure에서 가상 네트워크 생성

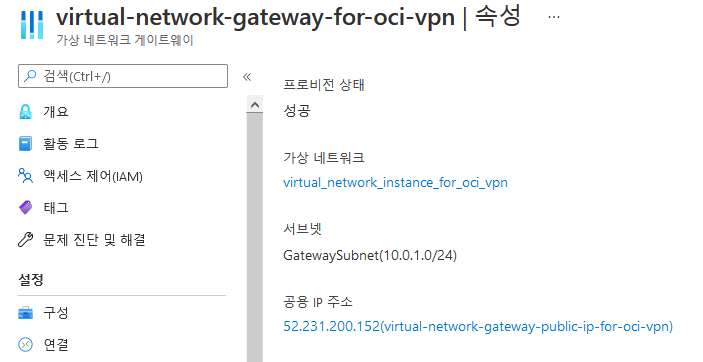

  • Azure에서 marketplace의 virtual network gateway 생성(CPE 장비(VPN))
    • 경로 기반 설정 static으로
    • virtual network gateway가 사용할 subnet 주소 설정(Azure의 가상 네트워크의 다른 subnet으로 지정)
    • public IP 생성
  • OCI에서 IPsec 설정

    • Azure의 virtual network gateway의 public IP 정보로 OCI CPE 의 public IP 설정

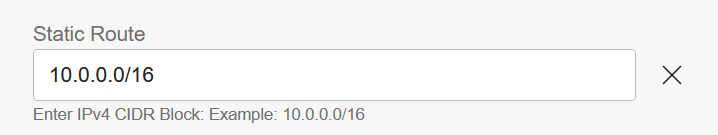

    • Static route 주소에 Azure의 private network CIDR 정보 입력

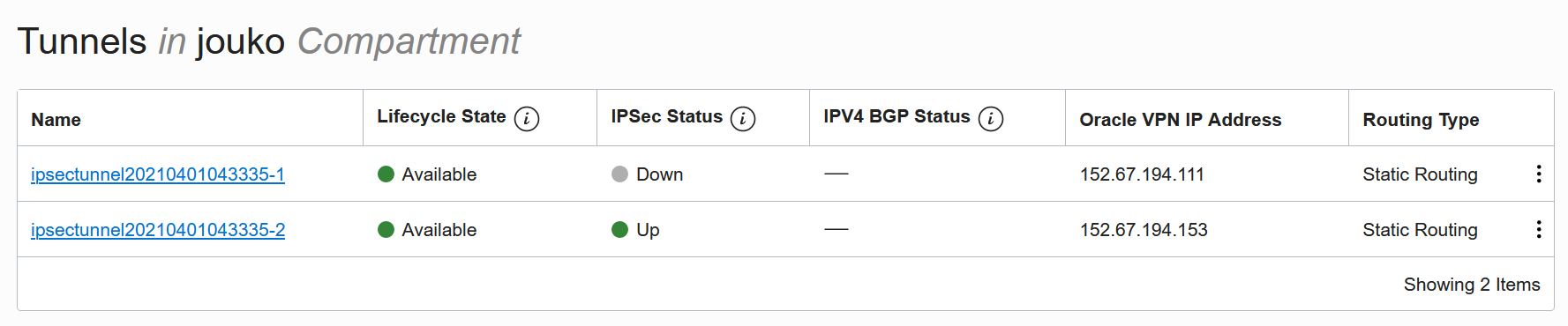

    • default 2개의 tunnel 생성(각 tunnel의 public IP와 Shared secret 생성됨)

  • Azure에서 marketplace의 local network gateway 생성

    • OCI IPsec에서 만들어진 2개의 tunnel에 대응되는 설정

    • 생성시 설정사항

      • 연결형식: 사이트 간(IPsec)

      • IP 주소: OCI IPsec tunnel에 배정된 public IP

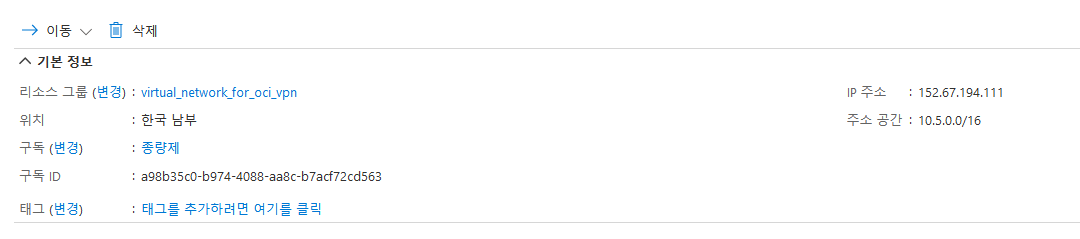

      • 주소 공간: 해당 local network gateway가 라우팅할 OCI의 가상 네트워크 IP 대역(CIDR)

      • IKE 버전을 OCI tunnel 설정과 맞춰줘야 한다 1 아니면 2

  • Azure에서 Route table 생성

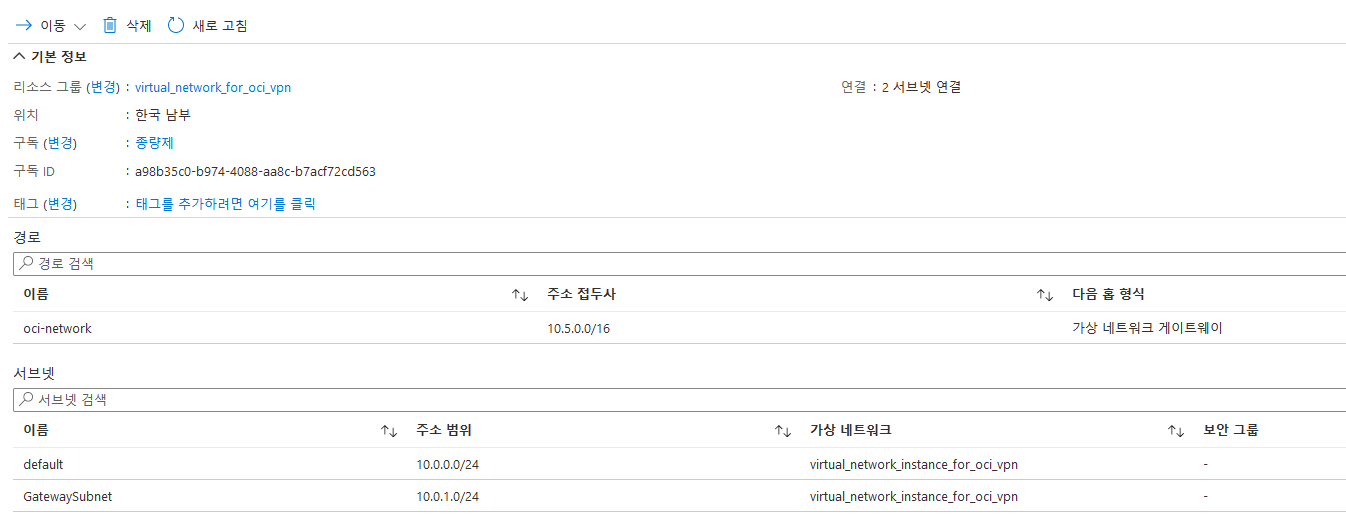

    • 경로 설정

      • OCI의 가상 네트워크 주소가 가상 네트워크 게이트웨이로 보내지도록 설정

    • 서브넷 설정

      • Azure의 어떤 subnet이 이 Route table 을 사용할 지 설정

  • OCI security List

    • Azure에서 사용할 서비스 포트 오픈

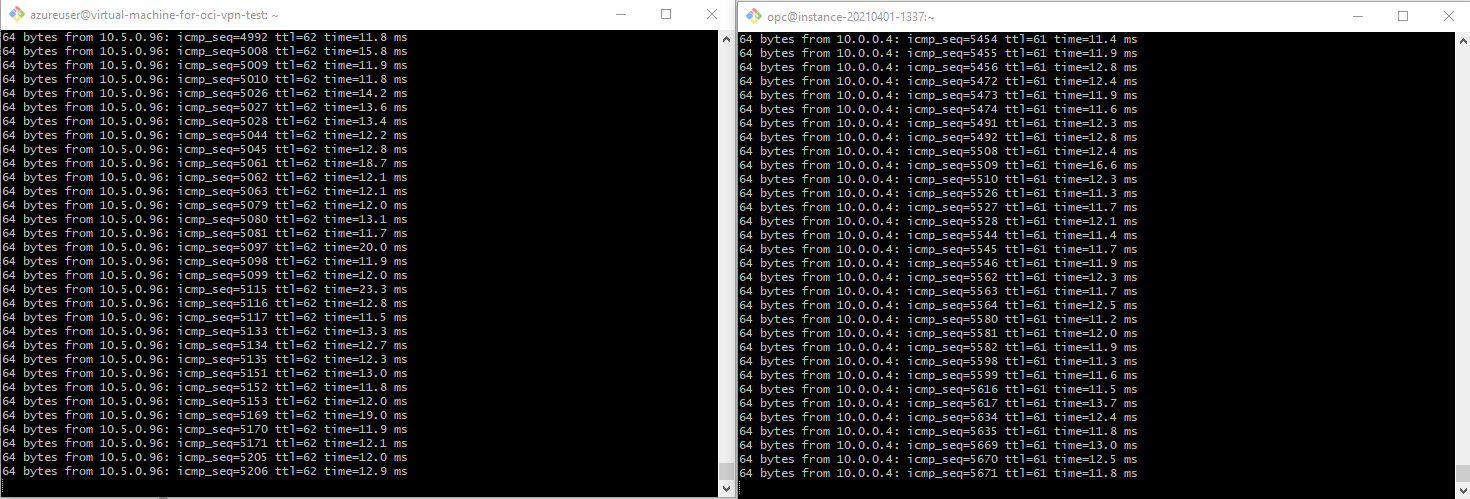

    • ping test시 ingress의 ICMP 포트 오픈 확인

  • Azure 네트워크 보안 그룹

    • OCI에서 사용할 서비스 포트 오픈


 [06/16/2021현재 ]
Azure와의 VPN Tunneling에 있어서 Phase 1, 2 parameter 값을 동일하게 셋팅해야 합니다. 이중에 Phase 2에서 PFS(Perfect Forward Secrecy) 값이 OCI에는 DH group 5 를 사용하는데 Azure의 Phase 2 에서는 DH group 5 를 지원하지 않고 다른 옵션값(ex. group 14)들을 지원합니다. 따라서 OCI에서 SR을 생성해 VPN Phase2 parameter에 DH Group 14를 지원하도록 요청해야 됩니다.

해당 OCI계정에서 위 내용으로 SR등록해야 합니다. SR등록은 해당 OCI 계정의 Help 에서 하시면 됩니다.
