MySQL Database Service(MDS) + HeatWave 실습/테스트



MySQL 클라우드서비스인 MDS 에서 사용 가능한 HeatWave 적용 방법 테스트를 공유하려고 한다.

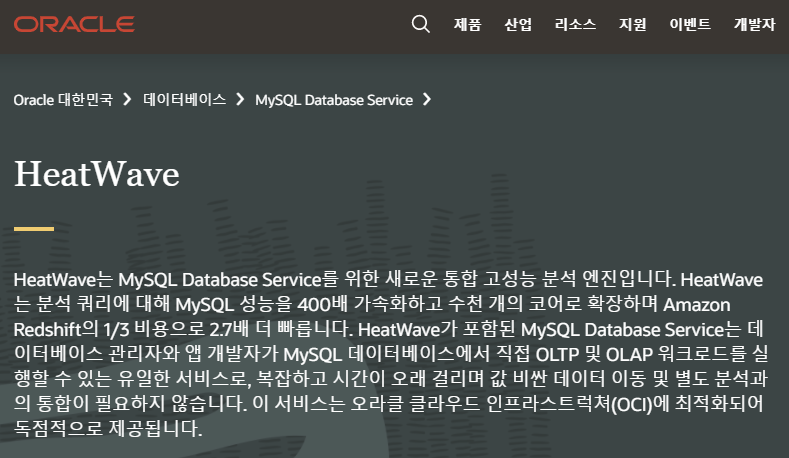

HeatWave 는 별도의 ETL 작업 없이 OLTP 에서 사용중인 데이터를 HeatWave 메모리에 실시간으로 반영하여 OLTP와 OLAP 을 동시에 사용할 수 있게 해주는 서비스이다.


이 포스팅은 HeatWave 적용하는 방법을 테스트 해봤다.


오라클 클라우드 계정에 MySQL 을 생성하고





HeatWave 사용을 위해 Node 두개를 Enable 시켰다.







- 샘플로 사용한 테이블 생성

CREATE TABLE ORDERS  ( O_ORDERKEY       BIGINT NOT NULL,
                       O_CUSTKEY        INTEGER NOT NULL,
                       O_ORDERSTATUS    CHAR(1) NOT NULL,
                       O_TOTALPRICE     DECIMAL(15,2) NOT NULL,
                       O_ORDERDATE      DATE NOT NULL,
                       O_ORDERPRIORITY  CHAR(15) NOT NULL,
                       O_CLERK          CHAR(15) NOT NULL,
                       O_SHIPPRIORITY   INTEGER NOT NULL,
                       O_COMMENT        VARCHAR(79) NOT NULL,
                       PRIMARY KEY (O_ORDERKEY));
CREATE TABLE LINEITEM ( L_ORDERKEY    BIGINT NOT NULL,
                        L_PARTKEY     INTEGER NOT NULL,
                        L_SUPPKEY     INTEGER NOT NULL,
                        L_LINENUMBER  INTEGER NOT NULL,
                        L_QUANTITY    DECIMAL(15,2) NOT NULL,
                        L_EXTENDEDPRICE  DECIMAL(15,2) NOT NULL,
                        L_DISCOUNT    DECIMAL(15,2) NOT NULL,
                        L_TAX         DECIMAL(15,2) NOT NULL,
                        L_RETURNFLAG  CHAR(1) NOT NULL,
                        L_LINESTATUS  CHAR(1) NOT NULL,
                        L_SHIPDATE    DATE NOT NULL,
                        L_COMMITDATE  DATE NOT NULL,
                        L_RECEIPTDATE DATE NOT NULL,
                        L_SHIPINSTRUCT CHAR(25) NOT NULL,
                        L_SHIPMODE     CHAR(10) NOT NULL,
                        L_COMMENT      VARCHAR(44) NOT NULL,
                        PRIMARY KEY (L_ORDERKEY, L_LINENUMBER))
                        PARTITION BY KEY()
                        PARTITIONS 128;


- MySQL Shell을 이용하여 업로드
 - 참고 : https://docs.oracle.com/en-us/iaas/mysql-database/doc/heatwave1.html

MySQL>SQL> \js
MySQL>JS>

util.importTable("/home/opc/tpc/dbgen/orders.tbl", {schema:"normal", table:"orders", fieldsTerminatedBy:"|", bytesPerChunk:"100M", threads:16})
util.importTable("/home/opc/tpc/dbgen/lineitem.tbl", {schema:"normal", table:"lineitem", fieldsTerminatedBy:"|", bytesPerChunk:"100M", threads:16})





- 테스트할 테이블에 comment  encoding 설정을 하고
 - 각 Node 에 분배할 Key지정(defualt : PK)
 - 해당 테이블 HeatWave 에 지정

-- optimal encodings
--컬럼 성격에 따라서 encoding을 지정해준다
--Variable-length encoding (VARLEN) : Default. distinct value가 높은컬럼(코멘트)
--Dictionary encoding (SORTED)  : distinct value가 작은 컬럼(코드,나라이름)
alter table ORDERS change O_ORDERSTATUS O_ORDERSTATUS CHAR(1) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table ORDERS change O_ORDERPRIORITY O_ORDERPRIORITY CHAR(15) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table ORDERS change O_CLERK O_CLERK CHAR(15) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table ORDERS change O_COMMENT O_COMMENT VARCHAR(79) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table LINEITEM change L_RETURNFLAG L_RETURNFLAG CHAR(1) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table LINEITEM change L_LINESTATUS L_LINESTATUS CHAR(1) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table LINEITEM change L_SHIPINSTRUCT L_SHIPINSTRUCT CHAR(25) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table LINEITEM change L_COMMENT L_COMMENT VARCHAR(44) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table LINEITEM change L_SHIPMODE L_SHIPMODE CHAR(10) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=SORTED';
alter table ORDERS change O_COMMENT O_COMMENT VARCHAR(79) NOT NULL COMMENT 'RAPID_COLUMN=ENCODING=VARLEN';
-- optimal data placement
--defualt 는 pk 이나 주로 사용되는 조인key, group by 기준에 따라 설정 가능
alter table LINEITEM change L_ORDERKEY L_ORDERKEY BIGINT NOT NULL COMMENT 'RAPID_COLUMN=DATA_PLACEMENT_KEY=1';
-- mark tables for RAPID
alter table LINEITEM secondary_engine RAPID;
alter table ORDERS secondary_engine RAPID;
-- Set Parallel reads threads to 32
set innodb_parallel_read_threads=32;
ALTER TABLE LINEITEM SECONDARY_LOAD;
ALTER TABLE ORDERS SECONDARY_LOAD;


 - 20기가 정도 되는 Lineitem 테이블을 HeatWave Node에 올리는데 2분 11초 정도 걸렸다.
 - Order 테이블은 3기가 정도로 12초 소요되었다.

 MySQL  10.0.0.146:3306 ssl  tpch  SQL > set innodb_parallel_read_threads=32;
Query OK, 0 rows affected (0.0005 sec)
 MySQL  10.0.0.146:3306 ssl  tpch  SQL > ALTER TABLE LINEITEM SECONDARY_LOAD; --약 15기가
Query OK, 0 rows affected (2 min 11.8548 sec)
 MySQL  10.0.0.146:3306 ssl  tpch  SQL > ALTER TABLE ORDERS SECONDARY_LOAD;
Query OK, 0 rows affected (12.6465 sec)


 - Test 할 SQL 을 HeatWave 사용 / 미사용 실행
 - 일반 MySQL InnoDB에서 11.13 분
 - MySQL HeatWave 에서 0.1 초


--HeatWave 미사용시
SET SESSION use_secondary_engine=OFF;
mysql> SELECT
    O_ORDERPRIORITY, COUNT(*) AS ORDER_COUNT
 FROM ORDERS
WHERE O_ORDERDATE >= DATE '1994-03-01'
    ->     O_ORDERPRIORITY, COUNT(*) AS ORDER_COUNT
    ->  FROM ORDERS
    -> WHERE O_ORDERDATE >= DATE '1994-03-01'
    ->   AND O_ORDERDATE < DATE '1994-03-01' + INTERVAL '3' MONTH
    ->   AND EXISTS( SELECT *
    ->          FROM LINEITEM
    ->         WHERE L_ORDERKEY = O_ORDERKEY
    ->   AND L_COMMITDATE < L_RECEIPTDATE)
    -> GROUP BY O_ORDERPRIORITY
    -> ORDER BY O_ORDERPRIORITY;
+-----------------+-------------+
| O_ORDERPRIORITY | ORDER_COUNT |
+-----------------+-------------+
| 1-URGENT        |      210875 |
| 2-HIGH          |      209521 |
| 3-MEDIUM        |      209832 |
| 4-NOT SPECIFIED |      210284 |
| 5-LOW           |      211114 |
+-----------------+-------------+
5 rows in set (11 min 13.53 sec)


--HeatWave 사용시
SET SESSION use_secondary_engine=ON;
mysql> SELECT
    O_ORDERPRIORITY, COUNT(*) AS ORDER_COUNT
 FROM ORDERS
WHERE O_ORDERDATE >= DATE '1994-03-01'
    ->     O_ORDERPRIORITY, COUNT(*) AS ORDER_COUNT
    ->  FROM ORDERS
    -> WHERE O_ORDERDATE >= DATE '1994-03-01'
    ->   AND O_ORDERDATE < DATE '1994-03-01' + INTERVAL '3' MONTH
    ->   AND EXISTS( SELECT *
    ->          FROM LINEITEM
    ->         WHERE L_ORDERKEY = O_ORDERKEY
    ->   AND L_COMMITDATE < L_RECEIPTDATE)
    -> GROUP BY O_ORDERPRIORITY
    -> ORDER BY O_ORDERPRIORITY;
+-----------------+-------------+
| O_ORDERPRIORITY | ORDER_COUNT |
+-----------------+-------------+
| 1-URGENT        |      210875 |
| 2-HIGH          |      209521 |
| 3-MEDIUM        |      209832 |
| 4-NOT SPECIFIED |      210284 |
| 5-LOW           |      211114 |
+-----------------+-------------+
5 rows in set (0.10 sec)









mysql> explain SELECT /*+ set_var(use_secondary_engine=forced) */       O_ORDERPRIORITY, COUNT(*) AS ORDER_COUNT  FROM ORDERS                                                                                                                  WHERE O_ORDERDATE >= DATE '1994-03-01'   AND O_ORDERDATE < DATE '1994-03-01' + INTERVAL '3' MONTH   AND EXISTS( SELECT *
      FROM LINEITEM         WHERE L_ORDERKEY = O_ORDERKEY   AND L_COMMITDATE < L_RECEIPTDATE) GROUP BY O_ORDERPRIORITY ORDER
BY O_ORDERPRIORITY\G
*************************** 1. row ***************************
           id: 1
  select_type: SIMPLE
        table: ORDERS
   partitions: NULL
         type: ALL
possible_keys: NULL
          key: NULL
      key_len: NULL
          ref: NULL
         rows: 29616076
     filtered: 11.11
        Extra: Using where; Using temporary; Using filesort; Using secondary engine RAPID
*************************** 2. row ***************************
           id: 1
  select_type: SIMPLE
        table: LINEITEM
   partitions: NULL
         type: ALL
possible_keys: NULL
          key: NULL
      key_len: NULL
          ref: NULL
         rows: 119026612
     filtered: 3.33
        Extra: Using where; FirstMatch(ORDERS); Using join buffer (hash join); Using secondary engine RAPID
2 rows in set, 2 warnings (0.00 sec)





 - Extra 에 Using secondary engine RAPID 표시 확인.




* 참고
https://dev.mysql.com/doc/heatwave/en/
https://www.oracle.com/kr/mysql/heatwave/
