OAC + Mysql Heatwave 연결하기





OAC + Mysql Heatwave 연결하기(MySQL Router)



Mysql Heatwave 은 오라클 클라우드 전용망 안에 생성 되다니보니 접속을 하기 위해 중간의 Bastion(Proxy) 을 통해서 연결을 해야한다.

Oracle의 MDS(Mysql Database Service + Heatwave)는 클라우드 내부에 Mysql Router 를 설치한 VM을 통해 Gateway 역할을 한다






1. Public Subnet에 Bastion VM 을 생성한다. 같은 VCN안에 (public) Bastion 서버와 (private) MySQL Database Service Heatwave 가 생성되어 있다.



2. Mysql Community Downloads ...Yum Repository 설치

https://dev.mysql.com/downloads/repo/yum/

 sudo yum -y install https://dev.mysql.com/get/mysql80-community-release-el7-3.noarch.rpm

 [opc@temp-bastion ~]$ sudo yum -y install https://dev.mysql.com/get/mysql80-community-release-el7-3.noarch.rpm
 Loaded plugins: langpacks, ulninfo
 mysql80-community-release-el7-3.noarch.rpm                            | 25 kB 00:00:00
 Examining /var/tmp/yum-root-x_nNu1/mysql80-community-release-el7-3.noarch.rpm: mysql80-community-release-el7-3.noarch
 Marking /var/tmp/yum-root-x_nNu1/mysql80-community-release-el7-3.noarch.rpm to be installed
 Resolving Dependencies
 --> Running transaction check
 ---> Package mysql80-community-release.noarch 0:el7-3 will be installed
 --> Finished Dependency Resolution
 ol7_MySQL80/x86_64                                        | 3.0 kB 00:00:00
 ol7_MySQL80/x86_64/updateinfo                                  |  71 B 00:00:00
 ol7_MySQL80/x86_64/primary_db                                  | 183 kB 00:00:00
 ol7_MySQL80_connectors_community/x86_64                             | 2.9 kB 00:00:00
 ol7_MySQL80_connectors_community/x86_64/updateinfo                        |  71 B 00:00:00
 ol7_MySQL80_connectors_community/x86_64/primary_db                        | 27 kB 00:00:00
 ol7_MySQL80_tools_community/x86_64                                | 2.9 kB 00:00:00
 ol7_MySQL80_tools_community/x86_64/updateinfo                          |  71 B 00:00:00
 ol7_MySQL80_tools_community/x86_64/primary_db                          | 13 kB 00:00:00
 ol7_UEKR6/x86_64                                         | 3.0 kB 00:00:00
 ol7_UEKR6/x86_64/updateinfo                                   | 329 kB 00:00:00
 ol7_UEKR6/x86_64/primary_db                                   | 23 MB 00:00:00
 ol7_addons/x86_64                                        | 3.0 kB 00:00:00
 ol7_addons/x86_64/updateinfo                                   | 105 kB 00:00:00
 ol7_addons/x86_64/primary_db                                   | 184 kB 00:00:00
 ol7_ksplice                                           | 3.0 kB 00:00:00
 ol7_ksplice/updateinfo                                      | 7.8 kB 00:00:00
 ol7_ksplice/primary_db                                      | 2.3 MB 00:00:00
 ol7_latest/x86_64                                        | 3.6 kB 00:00:00
 ol7_latest/x86_64/group_gz                                    | 136 kB 00:00:00
 ol7_latest/x86_64/updateinfo                                   | 3.3 MB 00:00:00
 ol7_latest/x86_64/primary_db                                   | 36 MB 00:00:00
 ol7_oci_included/x86_64                                     | 2.9 kB 00:00:00
 ol7_oci_included/x86_64/primary_db                                | 738 kB 00:00:00
 ol7_optional_latest/x86_64                                    | 3.0 kB 00:00:00
 ol7_optional_latest/x86_64/updateinfo                              | 1.3 MB 00:00:00
 ol7_optional_latest/x86_64/primary_db                              | 5.5 MB 00:00:00
 ol7_software_collections/x86_64                                 | 3.0 kB 00:00:00
 ol7_software_collections/x86_64/updateinfo                            | 8.9 kB 00:00:00
 ol7_software_collections/x86_64/primary_db                            | 5.7 MB 00:00:00
 Dependencies Resolved
 ========================================================================================================================
  Package              Arch      Version     Repository                    Size
 ========================================================================================================================
 Installing:
  mysql80-community-release     noarch     el7-3      /mysql80-community-release-el7-3.noarch     31 k
 Transaction Summary
 ========================================================================================================================
 Install 1 Package
 Total size: 31 k
 Installed size: 31 k
 Downloading packages:
 Running transaction check
 Running transaction test
 Transaction test succeeded
 Running transaction
  Installing : mysql80-community-release-el7-3.noarch                                1/1
  Verifying : mysql80-community-release-el7-3.noarch                                1/1
 Installed:
  mysql80-community-release.noarch 0:el7-3
 Complete!
 [opc@temp-bastion ~]$




3. mysql-router 설치
sudo yum -y install mysql-router


 [opc@temp-bastion ~]$ sudo yum -y install mysql-router
 Loaded plugins: langpacks, ulninfo
 mysql-connectors-community                                                           | 2.6 kB 00:00:00
 mysql-tools-community                                                              | 2.6 kB 00:00:00
 mysql80-community                                                                | 2.6 kB 00:00:00
 (1/3): mysql-tools-community/x86_64/primary_db                                                 | 92 kB 00:00:00
 (2/3): mysql-connectors-community/x86_64/primary_db                                               | 87 kB 00:00:00
 (3/3): mysql80-community/x86_64/primary_db                                                   | 188 kB 00:00:00
 Package mysql-router is obsoleted by mysql-router-community, trying to install mysql-router-community-8.0.27-1.el7.x86_64 instead
 Resolving Dependencies
 --> Running transaction check
 ---> Package mysql-router-community.x86_64 0:8.0.27-1.el7 will be installed
 --> Finished Dependency Resolution
 Dependencies Resolved
 =======================================================================================================================================================================
  Package                    Arch             Version                Repository                  Size
 =======================================================================================================================================================================
 Installing:
  mysql-router-community            x86_64            8.0.27-1.el7              mysql-tools-community             31 M
 Transaction Summary
 =======================================================================================================================================================================
 Install 1 Package
 Total download size: 31 M
 Installed size: 146 M
 Downloading packages:
 warning: /var/cache/yum/x86_64/7Server/mysql-tools-community/packages/mysql-router-community-8.0.27-1.el7.x86_64.rpm: Header V3 DSA/SHA256 Signature, key ID 5072e1f5: NOKEY
 Public key for mysql-router-community-8.0.27-1.el7.x86_64.rpm is not installed
 mysql-router-community-8.0.27-1.el7.x86_64.rpm                                                 | 31 MB 00:00:00
 Retrieving key from file:///etc/pki/rpm-gpg/RPM-GPG-KEY-mysql
 Importing GPG key 0x5072E1F5:
  Userid   : "MySQL Release Engineering <mysql-build@oss.oracle.com>"
  Fingerprint: a4a9 4068 76fc bd3c 4567 70c8 8c71 8d3b 5072 e1f5
  Package  : mysql80-community-release-el7-3.noarch (@/mysql80-community-release-el7-3.noarch)
  From    : /etc/pki/rpm-gpg/RPM-GPG-KEY-mysql
 Running transaction check
 Running transaction test
 Transaction test succeeded
 Running transaction
  Installing : mysql-router-community-8.0.27-1.el7.x86_64                                                     1/1
  Verifying : mysql-router-community-8.0.27-1.el7.x86_64                                                     1/1
 Installed:
  mysql-router-community.x86_64 0:8.0.27-1.el7
 Complete!
 [opc@temp-bastion ~]$

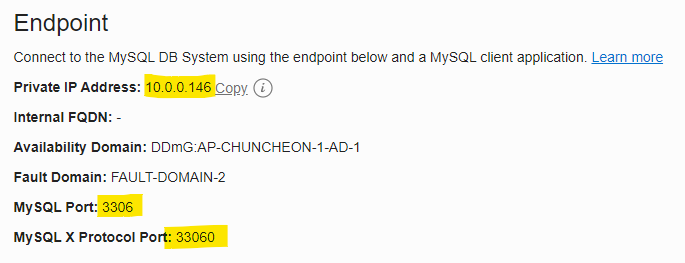

4. 설치가 완료되면 Mysql 접속 정보(10.0.0.146)를 세팅한다.
    위치: /etc/mysqlrouter/mysqlrouter.conf

Mysql 의 Private IP 를 mysqlrouter.conf 에 등록해준다.
 [routing:redirect_classic]
 bind_address = 0.0.0.0:3306
 destinations = 10.0.0.6:3306
 routing_strategy=first-available
 [routing:redirect_xprotocol]
 bind_address = 0.0.0.0:33060
 destinations = 10.0.0.6:33060
 protocol = x
 routing_strategy=first-available




5. 서비스가 제대로 올라갔는지 확인

 $ sudo systemctl start mysqlrouter.service
 $ sudo systemctl status mysqlrouter.service

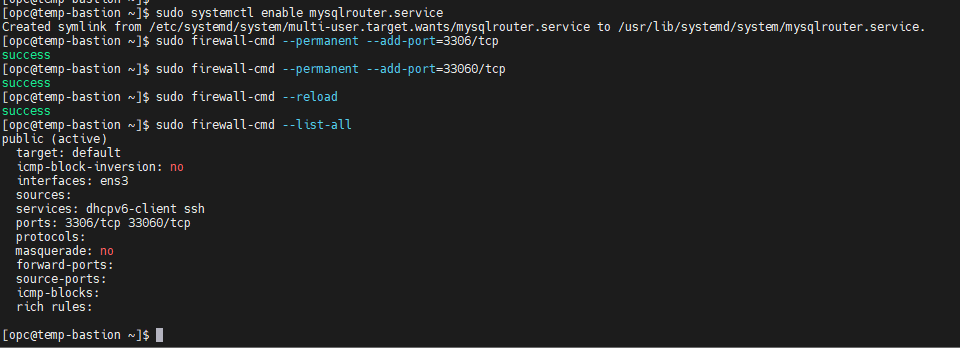

6. 인스턴스 재부팅 될 때, 자동 시작, 방화벽 설정
 $ sudo systemctl enable mysqlrouter.service

 $ sudo firewall-cmd --permanent --add-port=3306/tcp
 $ sudo firewall-cmd --permanent --add-port=33060/tcp
 $ sudo firewall-cmd --reload
 $ sudo firewall-cmd --list-all







7. OCI 에서 VCN 설정 중에 해당 subnet 의 Security List 에 3306, 33060 포트를 열어준다.




8. OAC 에서 Bastion Server IP 를 입력하고 포트는 3306
    - 데이터베이스 이름과 사용자, 비밀번호 입력 후 저장

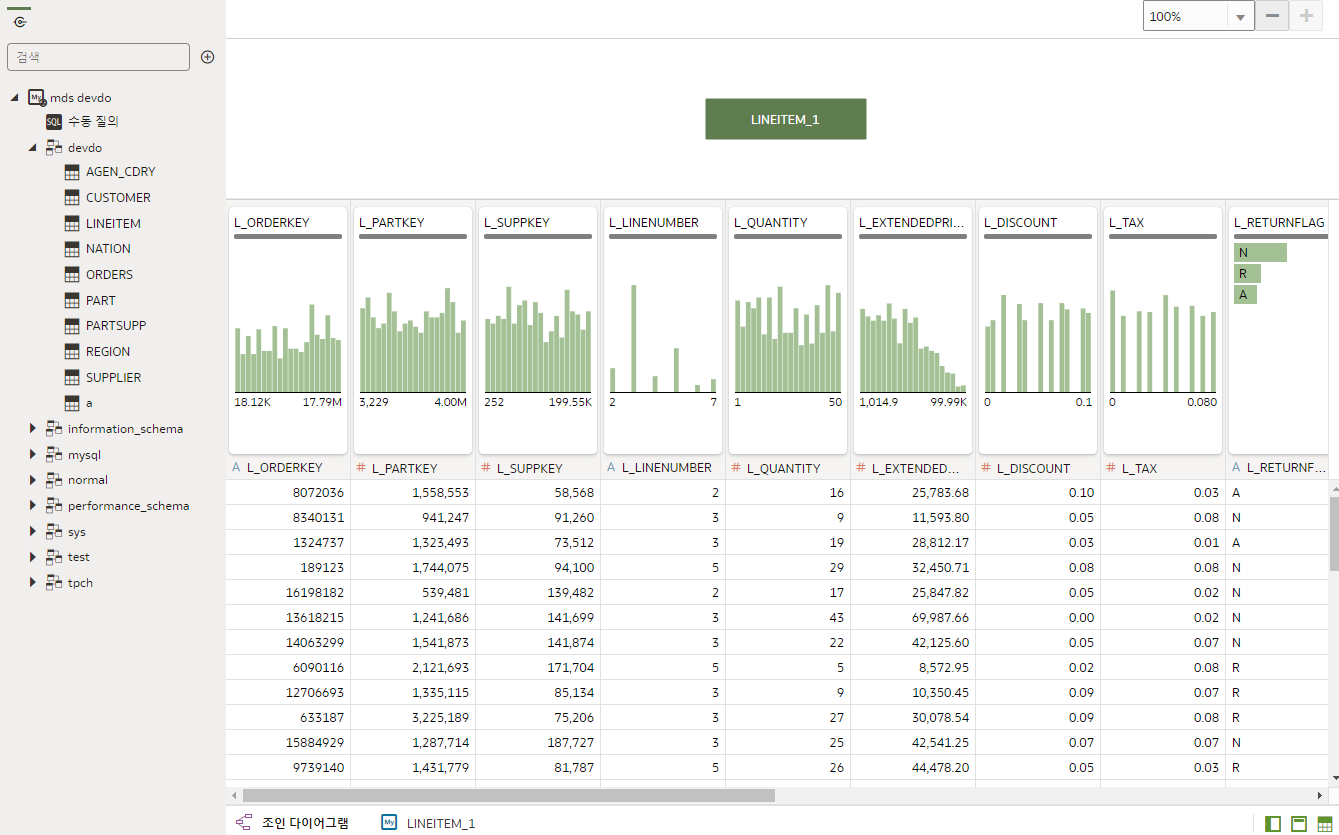

9. Heatwave 가 구동되어 있는 Mysql 이라 인메모리 기반으로 쿼리가 수행되어 매우 빠른성능을 확인 하실 수 있습니다. 자세한 비교는 다른 포스팅을 통해 테스트 해보겠습니다.
